Złącze lotnicze 28V DC
Części i komponenty GSE
Złącze zasilania naziemnego statku powietrznego
Opis
Profesjonalne złącze zasilania naziemnego, przeznaczone do podłączania naziemnych źródeł zasilania (GPU) lub przetwornic do statku powietrznego przed odlotem. Spełnia wysokie wymagania eksploatacyjne lotnictwa cywilnego i wojskowego, zapewniając niezawodne i bezpieczne połączenie elektryczne we wszystkich warunkach pracy.
Złącze jest odporne na środki odladzające, ścieranie i uszkodzenia mechaniczne oraz przystosowane do pracy w ekstremalnych temperaturach. Ma lekką, a zarazem trwałą konstrukcję; jednoczęściowa obudowa z uszczelnieniami O-ring zapewnia doskonałą wodoszczelność, a styki z miedzi elektrolitycznej — stabilne połączenie elektryczne.
Stosuje się je do zasilania naziemnego statków powietrznych na płytach postojowych lotnisk, w sprzęcie obsługi naziemnej (GSE), na lotniskach cywilnych i wojskowych oraz w zakładach MRO i hangarach obsługi technicznej.
Dane techniczne
Parametry elektryczne
| Napięcie (prąd stały) | 28 V |
|---|---|
| Prąd znamionowy | 300 A |
| Konfiguracja styków | 2P (+/-) + 1 styk pomocniczy |
| Maksymalny przekrój kabla | 120 mm² |
Parametry mechaniczne
| Temperatura pracy | od −40 °C do +80 °C |
|---|---|
| Masa | 1.25 kg |
| Obudowa | Poliuretan (TPU) |
| Wkład stykowy | Tworzywo termoplastyczne |
| Styki | Miedź elektrolityczna, zaciskane |

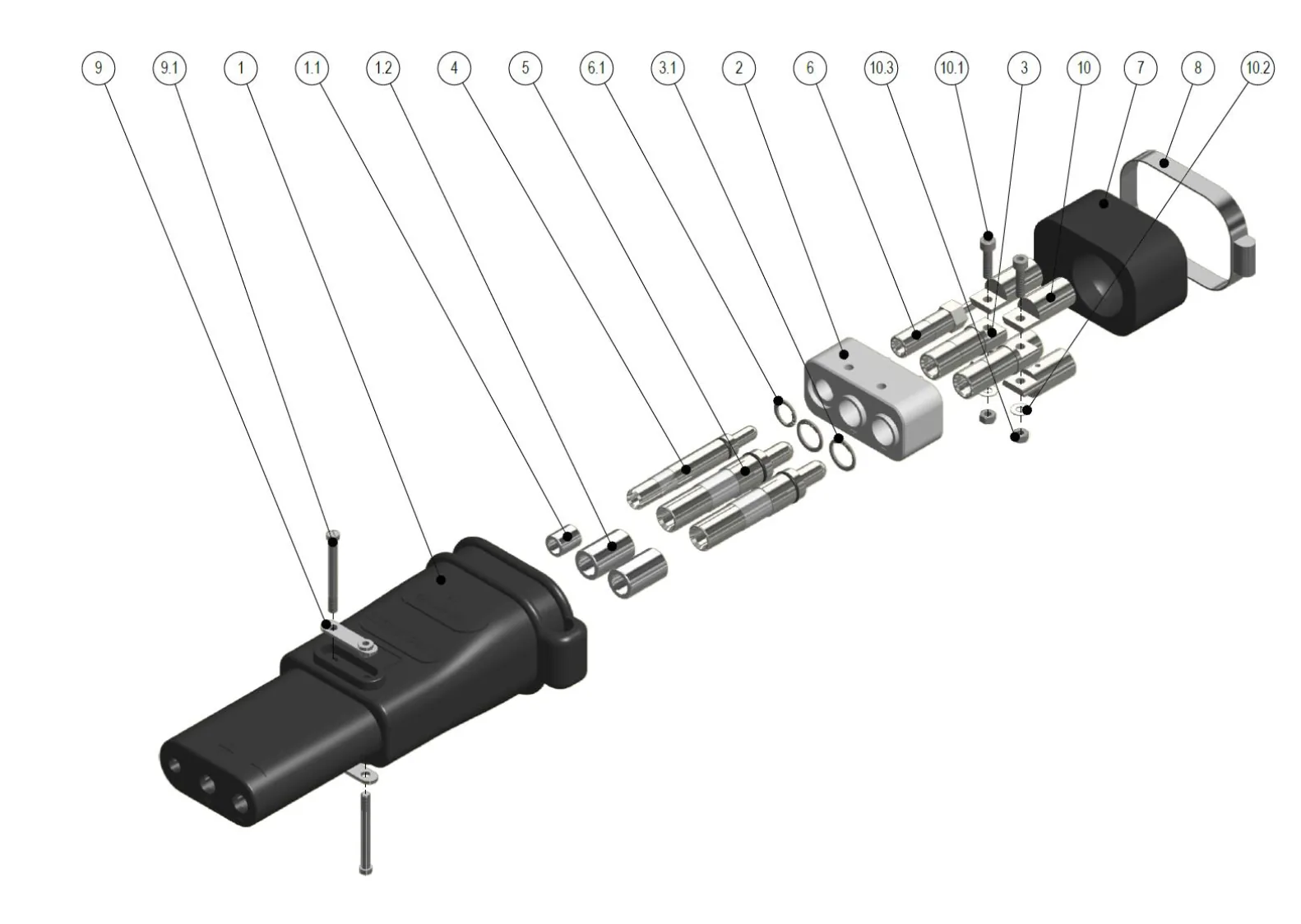

Konstrukcja i bezpieczeństwo
| Budowa obudowy | Monoblokowa, o wysokiej wodoszczelności |
|---|---|
| Mocowanie styków | Zapobiega wysuwaniu się styków |
| Styk pilotowy | Sześciokątny, zabezpieczony przed obrotem |
| Sprężyny styków | Stalowe niklowane, zapewniają stały docisk styków |
| Układ stykowy | Lamele CuBe2, zoptymalizowane przenoszenie prądu |
| Uszczelnienie | Pierścienie O-ring |
| Zespół zacisku kablowego | Bardzo dobrze chroniony |
